Аппаратная часть
Базовый контроллер
|
||
|
Энергонезависимая память на 16 тыс. ключей, 8 тыс. событий и 7 расписаний. Порт RS-485. Режимы: однодверный, двухдверный, турникетный, шлюз. Запрет повторного прохода, проход с подтверждением. Программирование локальных сценариев (FreeLogic). 2 входа считывателей с протоколами Wiegand 26 или 48 (автомат) (опционально по заказу: АВА-2, ТМ). Четыре тревожных входа. Два выходных реле (30В DC/6A) (расширяется до 6 доп. платой реле Gate-Relay). Питание 12В DC, потребление не более 90мА, температура от -30° до +50°С. Исполнение контроллера Gate-8000 - в малом корпусе без БП. Возможны исполнения в малом корпусе, в корпусе UPS1 и UPS2. |
|
|
Базовый универсальный Ethernet контроллер. Порт Ethernet 10/100 Мбит/с, розетка RJ-45. Энергонезависимая память на 16 тыс.ключей, 8 тыс.событий и 7 расписаний. Режимы: однодверный, двухдверный, турникетный, шлюз. Запрет повторного прохода, проход с подтверждением. Программирование локальных сценариев (FreeLogic). 2 входа для считывателей с протоколами Wiegand 26 или 48 (автомат) (опционально по заказу: АВА-2, ТМ). 4 тревожных входа. 2 выходных реле (30В DC/6A) (расширяется до 6 доп.платой реле Gate-Relay). Питание 12В DC, потребление не более 100мА, температура -30°÷+50°С. Возможны исполнения в малом корпусе, в корпусе UPS1 и UPS2. | |

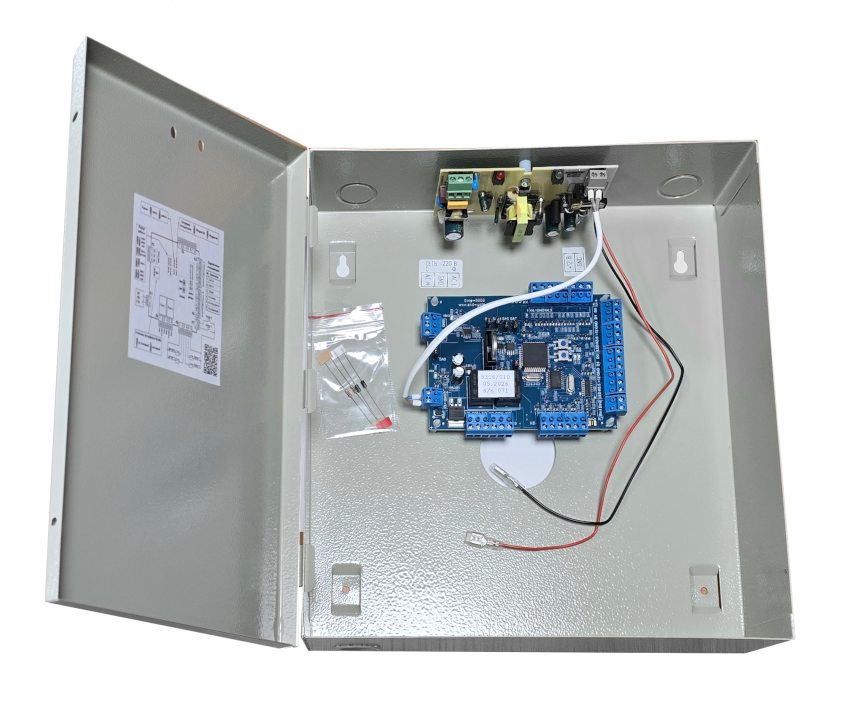

Gate-8000-Ethernet-UPS1
|
Исполнение контроллеров Gate-8000 и Gate-8000-Ethernet в корпусе с одним ИБП (12В/1А) и местом под АКБ(12В/7Ач)
|
|

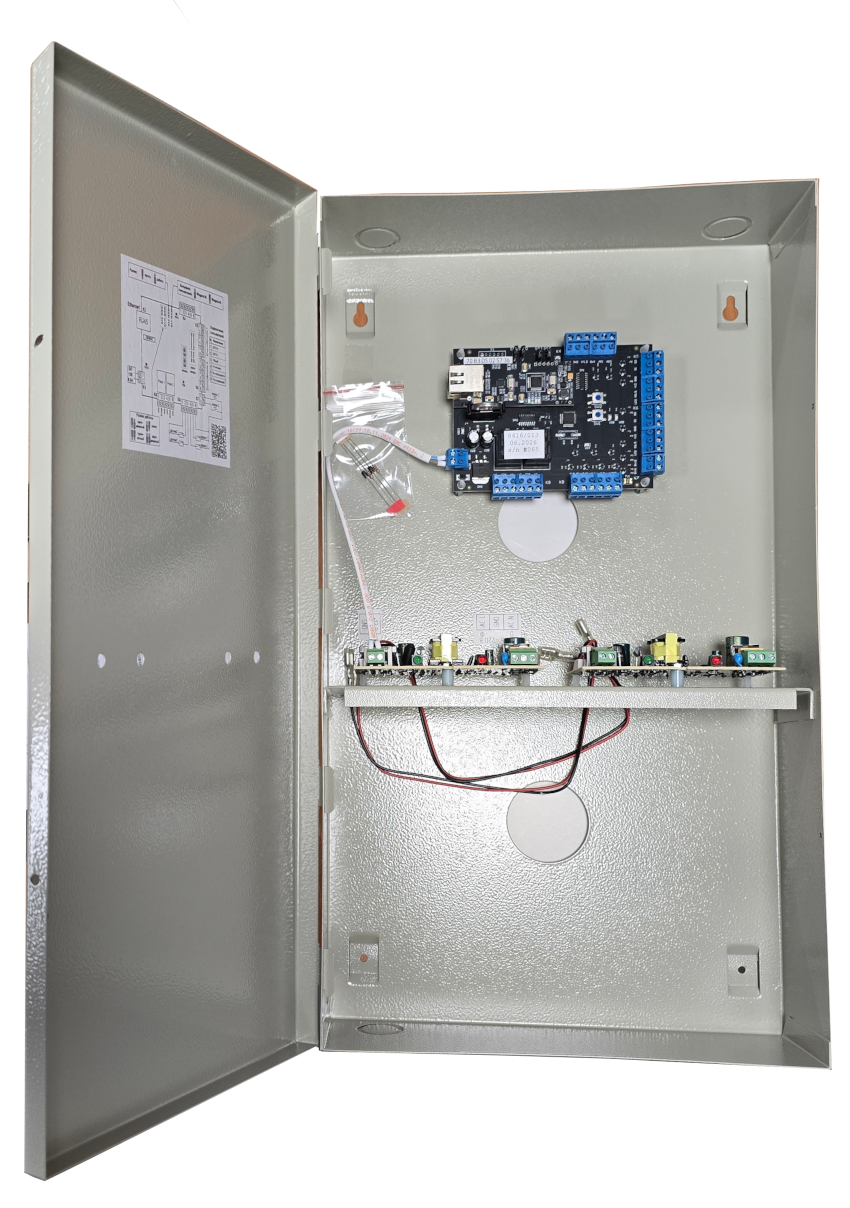

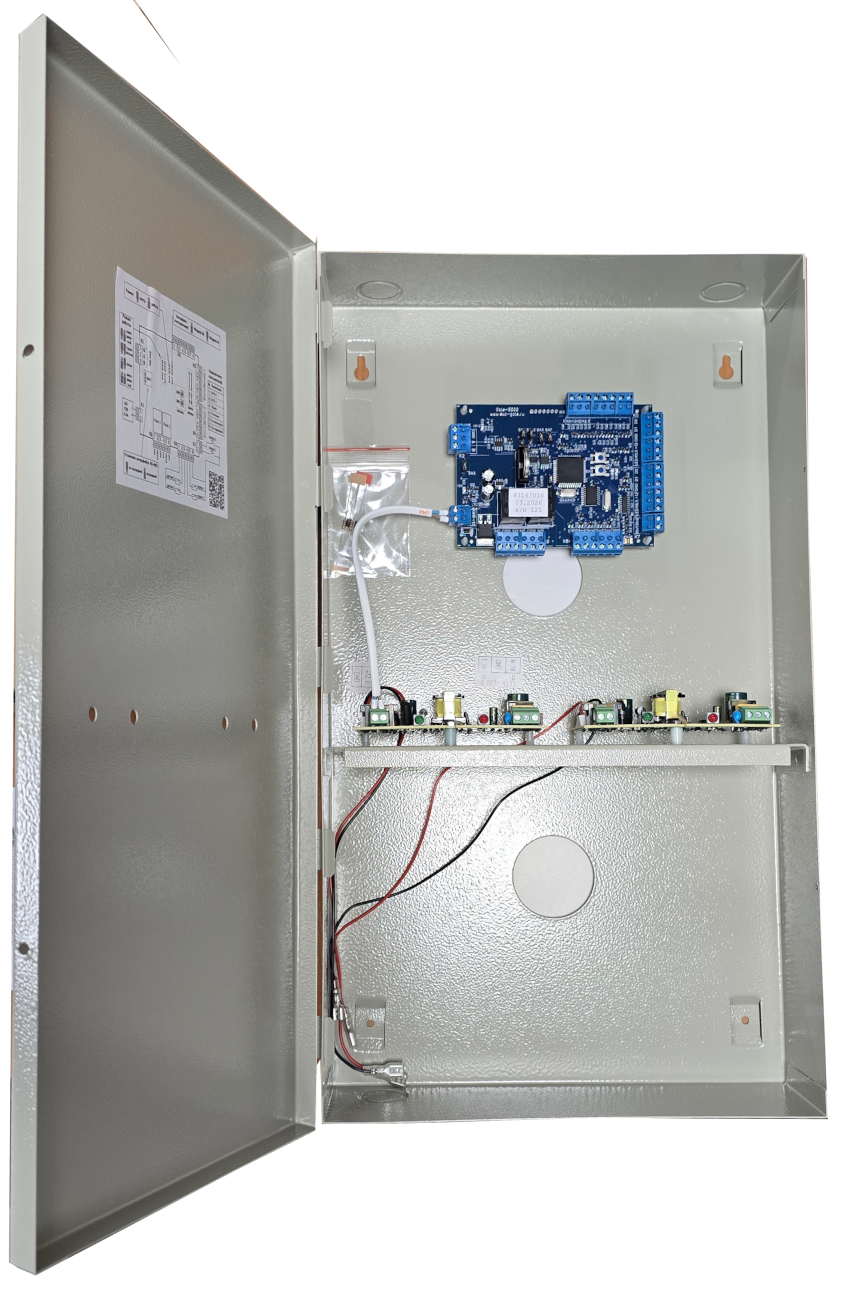

Gate-8000-Ethernet-UPS2
|
Исполнение контроллеров Gate-8000 и Gate-8000-Ethernet в корпусе с
двумя ИБП (12В/1А) и двумя местами под АКБ(12В/7Ач)
|
|
Специализированные контроллеры |
||
Спецконтроллер Gate-8000-Паркинг предназначен для организации однополосной двунаправленной точки проезда транспорта со светофорным регулированием и контролем направления проезда. Без встроенного радиоканала. Наличие 2х режимов работы с особой схемой и логикой работы.
|
||
Контроллеры являются модификацией базового контроллера Gate-8000 (8000-Ethernet) и отличаются только микропрошивкой. Вариант микропрограммы определяет функциональное назначение входов, выходов и логику работы контроллера и, таким образом, - тип и назначение специализированного контроллера. Gate-8000-Банкомат Gate-8000-Домофон (GV-420) Gate-8000-Авто Специализированные контроллеры могут поставляться в любом варианте исполнения корпуса. |
||
Дополнительное оборудование |
||
Преобразователь интерфейса USB в RS485, полный дуплекс, не требует настроек, с гальванической развязкой. Не требует отдельного питания. | ||
Преобразователь Gate-USB/485 исп.Авто предназначен для подключения специализированного контроллера Gate-8000-Авто (начиная с версии 8213/009) к серверу распознавания автономеров Автомаршал (Автомаршал.Gate). С учетом наличия в штатном контроллере Gate-8000 входного интерфейса Wiegand-48, на данный момент, преобразователь является устаревшим и поставляется только на старые объекты для замены под заказ. | ||
Преобразователь интерфейса Ethernet в RS485. Порт 10/100Base-T. Поддержка стека протоколов TCP/IP. Преобразователь Gate-485/Ethernet предназначен для подключения контроллеров Gate, работающих по интерфейсу RS-485, в компьютерную сеть по протоколу TCP/IP. Поддерживаются все типы контроллеров «классической» СКУД GATE: Gate-4000, Gate-8000, Gate-8000-Паркинг. К одному преобразователю может быть подключено до 128 контроллеров Gate. Подключение контроллеров к преобразователю по интерфейсу RS-485 производится в соответствии с инструкцией по эксплуатации контроллеров. | ||
|
Специализированный преобразователь интерфейса Gate-Ethernet/Wiegand (версия 2). По входу подключается к сети Ethernet для приема пакета данных по TCP/IP от сервера распознавания. Имеет два выхода Wiegand c интерфесом Wiegand-48 или Wiegand-26 (выбор джампером) для подключения ко входам контроллеров Gate. |
|
|
Релейная плата Gate-Relay (4 реле) для расширения количества релейных выходов базового контроллера Gate-8000(4000). | |
Gate-Wiegand-Long |
Двухканальный специализированный комплект преобразователей Gate-Wiegand-Long предназначен для использования в системах контроля доступа в случае необходимости увеличения дальности передачи кода по интерфейсу Wiegand до 1000 метров. Двухканальный специализированный комплект преобразователей Gate-Wiegand-Long состоит из передатчика ТХ и приемника RX. | |
Комплекты оборудования |
||
