Аппаратная часть СКУД Gate-Pro

    В серверном ПО Gate-Pro поддерживается работа контроллеров серии Gate-Smart в составе базовых моделей:
Gate-Smart-Light, Gate-Smart-Pro, Gate-Smart-Light-UPS1/2, Gate-Smart-Pro-UPS1/2,
    и специализированных версий:
Gate-Smart-Premiere, Gate-Smart-Domofon, Gate-Smart-Face, Gate-Smart-Auto, Gate-Smart-Voice, Gate-Smart-Elevator, Gate-Smart-Relay.

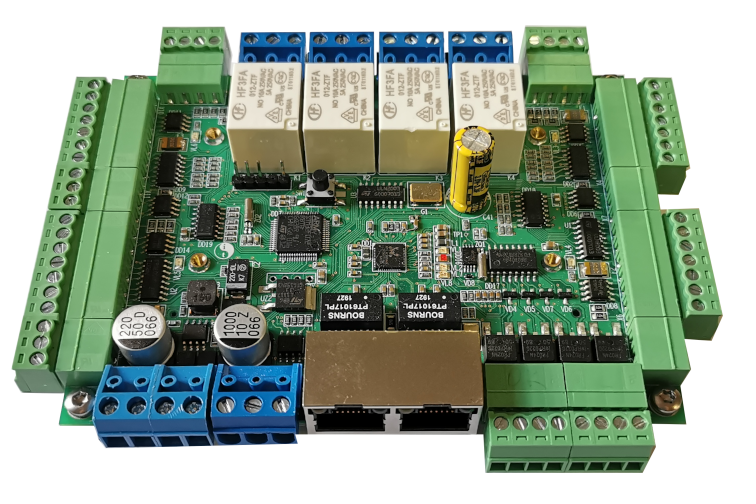

  Базовыми штатными контроллерами данной СКУД являются модели: Gate-Smart-Light и Gate-Smart-Pro. C 2024 года серийно выпускается и поставляется технологическим партнёрам модель Gate-Smart-Light.

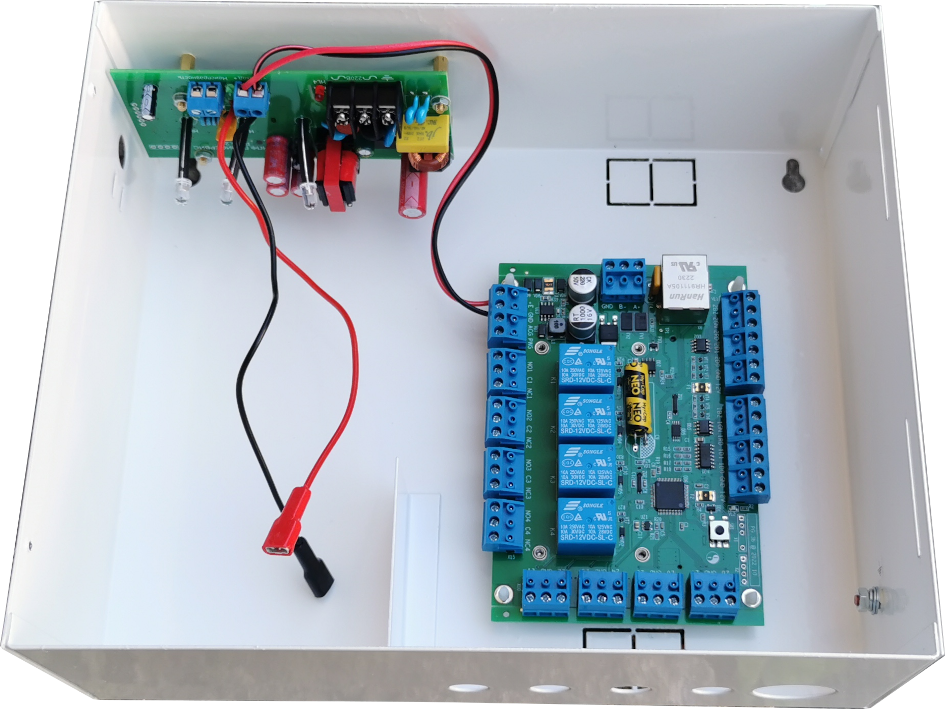

Контроллеры Smart выпускаются в нескольких вариантах исполнения корпуса со встроенным ИБП (UPS1/UPS2) и без него.

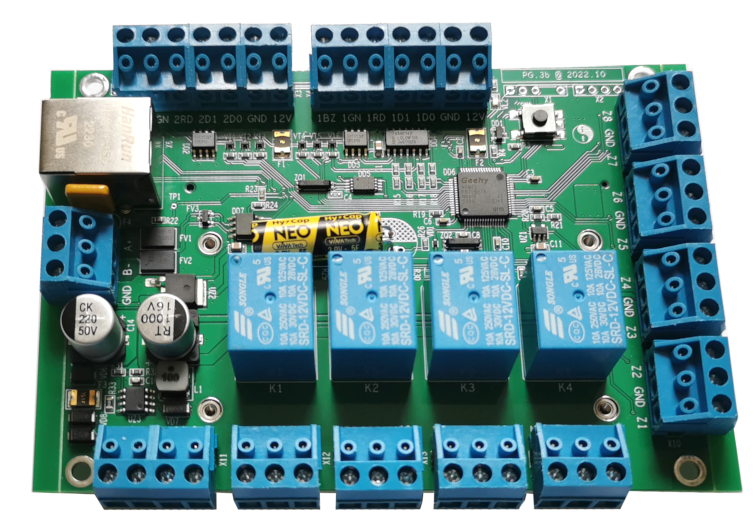

Характеристики контроллера Gate-Smart-Light:
• Ток потребления от источника 12 В (при отключенных нагрузках), не более 250 мА + 30 мА на реле.
• Амплитуда пульсаций источника питания постоянного тока, не более 100 мВ
• Два входных порта Wiegand (26, 48)
• Шесть настраиваемых входов Z1-Z6 с контролем NO или NC
• Два целевых входа Z7, Z8 с контролем шлейфов по току (Норма/КЗ/Обрыв) (оконечный резистор - 2 кОм):
    - Z7 — вход линии охранного извещателя (ей)
    - Z8 — вход сигнала перевода в режим Свободного прохода (разблокировки)
• Четыре выхода К1-К4: Четыре реле (NO, NC, COM) 5 А @ 24 В.
• Порт Ethernet (4 wire), розетка RJ45 с индикацией;
• Энергонезависимая память для хранения пользователей, идентификаторов, событий, расписаний, режимов
• Количество идентификаторов — до 500 тысяч, событий — до 1 млн.

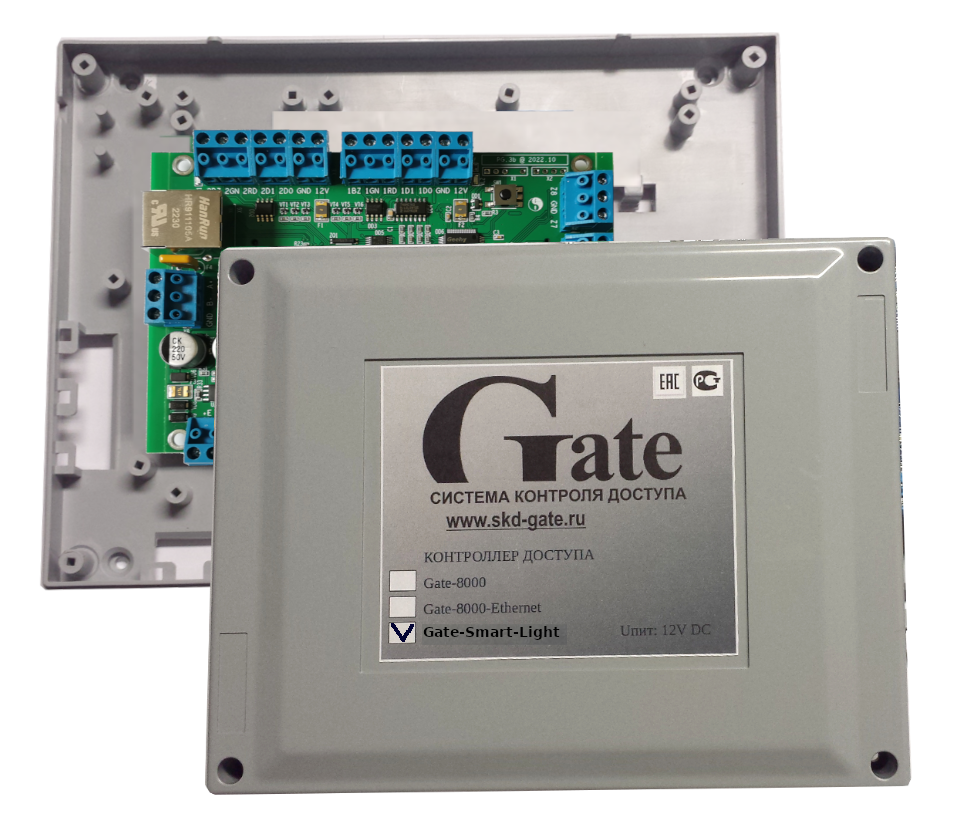

• Габаритные размеры малого пластикового корпуса прибора – 200x160x43 мм. Контроллер может поставляться в корпусах UPS1 и UPS2.
• Климатическое исполнение – УХЛ 4.2 по ГОСТ 15150-69 в диапазоне температур окружающего воздуха от 0 до +55º С при относительной влажности до 80 % без конденсации влаги.

Начальное подключение контроллера в систему:
- подключить контроллер к питанию и сети Ethernet. Загрузка микропрограммы занимает около 40с.

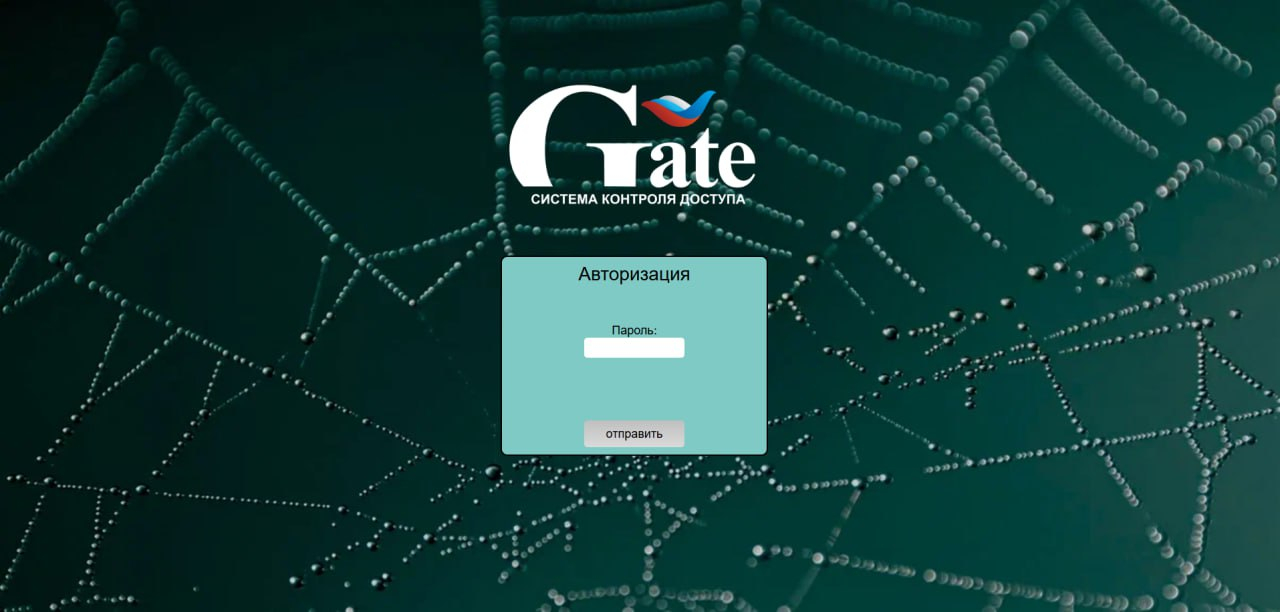

- подключиться к контроллеру через Web-интерфейс по заводским настройкам (ip-адрес 192.168.1.99, маска подсети 255.255.255.0, адрес основного шлюза 192.168.1.1, порт https-сервера контроллера 443, пароль по умолчанию "admin").
- при необходимости задать новые сетевые настройки (IP адрес, маска, шлюз)
- ЗАМЕНИТЬ ПАРОЛЬ! Пароль менять обязательно, иначе не будут доступны остальные инструменты WEB интерфейса контроллера.
- сохранить изменения кнопкой «Сохранить». Контроллер автоматически перезагрузится.
Дальнейшая конфигурация и работа с контроллером производится в интерфейсе ПО верхнего уровня. При использовании контроллера автономно используются штатные инструменты встроенного WEB интерфейса контроллера.

Индикация контроллера (светодиоды VL1 и VL2):
- оба светодиода мигают 1 р/с: подано питание, после подачи питания идет загрузка микропрограммы;
- оба светодиода - 2 вспышки по 0.5с - пауза 2с: контроллер загружен, установлен пароль по умолчанию;
- VL2 — постоянно; VL1 — 2 вспышки по 0.5с - пауза 1с: контроллер загружен, настройки пользовательские;

Сброс в заводские настройки:
- автономно: в рабочем режиме нажать кнопку SW1 на время более 6 сек, до изменения характера индикации, свидетельствующего о начале перезагрузки контроллера;
- через Web-интерфейс: кнопка «Сбросить» на закладке «Общие настройки».
После инициации сброса необходимо дождаться окончания перезагрузки контроллера и по характеру индикации убедиться, что контроллер сброшен до заводских настроек. При сбросе: память контроллера будет очищена; IP адрес установлен 192.168.1.99; пароль подключения к Web интерфейсу сброшен до «admin».

  Данные контроллеры доступа имеют встроенный полнофункциональный WEB интерфейс, поддерживают работу со штатным Сервером СКУД или с облачным сервисом Gate по расширенному REST API.
Поэтому данные контроллеры могут использоваться в разных вариантах:
- в составе СКУД Gate-Pro под управлением сервера Gate-Pro;
- через аккаунт облака Gate;
- под управлением стороннего ПО;
- самостоятельно (без ПО верхнего уровня) через встроенный web интерфейс.

   Удобным, эффективным и популярным сейчас вариантом является использование Smart контроллеров в качестве OEM продуктов для построения своих корпоративных или объектовых СКУД, АСУ или АСУТП. Для интеграции контроллеров Smart в своё ПО сторонним интеграторам и разработчикам предоставляется описание REST API. По всем вопросам интеграции и сорудничества просим направлять запросы Е.Кондратьеву на мейл kondratiev@ravelinspb.ru

    Запись информационного вебинара о контроллере Gate-Smart-Light можно посмотреть ЗДЕСЬ. Паспорт контроллера Gate-Smart-Light можно скачать в Разделе 3 таблицы Документации
